D DY DF MD مضخة طرد مركزي أفقية متعددة المراحل

D DF DY Horizontal Multistage Centrifugal Pump
D DF DY Horizontal Multistage Centrifugal Pump
D DF DY Horizontal Multistage Centrifugal Pump
D DF DY Horizontal Multistage Centrifugal Pump

D DY DF MD مضخة طرد مركزي أفقية متعددة المراحل

التدفق: 3.7~1350 م³/ساعة
الرأس: 50 ~ 1800 م
العيار: أقل من أو يساوي 300 ملم
الطاقة: 3 ~ 1600 كيلو واط
درجة الحرارة المتوسطة: -20 درجة ~ 150 درجة (تحتاج إلى توضيح ما إذا كانت أعلى من 80 درجة)
المواد: الحديد الزهر/حديد الدكتايل/الفولاذ المصبوب/الفولاذ المقاوم للصدأ، إلخ.

إرسال التحقيق

الوصف

معلمات التقنية

وصف المنتجات

D DY DF MD مضخة طرد مركزي أفقية متعددة المراحل

هذه السلسلة من المضخات عبارة عن مضخة عالية الضغط من الفولاذ المقاوم للصدأ -أفقية أحادية-شفط متعددة-مضخات طرد مركزي مجزأة ذات مراحل مع مزايا الكفاءة العالية ونطاق الأداء الواسع والتشغيل الآمن والمستقر والضوضاء المنخفضة والعمر الطويل وسهولة التركيب والصيانة وما إلى ذلك. مضخة طرد مركزي أفقية متعددة المراحل يمكن استخدام مضخة المياه الكهربائية لنقل المياه النظيفة بدون جزيئات صلبة (مواد كاشطة) ومواد عالقة، أو سوائل أخرى ذات خصائص فيزيائية وكيميائية مشابهة للمياه النظيفة. نحن مصنعون لمضخات الطرد المركزي الأفقية متعددة المراحل لمضخات التعدين الصناعية، متخصصون في إنتاج أنواع مختلفة من مضخات الطرد المركزي الأفقية متعددة المراحل، ومضخات الطرد المركزي متعددة المراحل للرؤوس العالية.

هذه الصور هي صور حقيقية من مصنع HNYB، والتي تعرض كل زاوية وتفاصيل لمضخات الطرد المركزي الأفقية متعددة المراحل. نظرا لصدقه!

هنيب

مضخة طرد مركزي أفقية متعددة المراحل
هنيب

مضخة طرد مركزي أفقية متعددة المراحل
هنيب

مضخة طرد مركزي أفقية متعددة المراحل
هنيب

مضخة طرد مركزي أفقية متعددة المراحل

فيديو المنتج

اتصل الآن

معلمة المنتج

دعم مخصص	تصنيع المعدات الأصلية، أوديإم، OBM
مصدر الطاقة	محرك الديزل أو المحرك الكهربائي
اسم العلامة التجارية	هنيب
بناء	مضخة متعددة المراحل
طلب	الغلايات الصناعية، المرافق الصناعية، الري والزراعة، صناعة التعدين، استهلاك المياه الخام
مكان المنشأ	خنان، الصين
قوة	3 ~ 1600 كيلو واط
حجم المخرج	أقل من أو يساوي 300 ملم
تدفق	3.7~1350m³/h
رأس	50~1800m
مادة	الحديد الزهر/حديد الدكتايل/الفولاذ المصبوب/الفولاذ المقاوم للصدأ

معنى النموذج

D -- يشير إلى مضخة طرد مركزي للمياه النظيفة متعددة المراحل

يشير DF-- إلى مضخة طرد مركزي متعددة المراحل مقاومة للتآكل للتعدين

DY- - يشير إلى مضخة زيت الطرد المركزي متعددة المراحل

يشير MD-- إلى مضخة الطرد المركزي متعددة المراحل المقاومة للتآكل في التعدين

يستخدم لنقل المياه النظيفة بدون جزيئات صلبة وفي درجة حرارة أقل من 80 درجة أو سوائل ذات خصائص فيزيائية وكيميائية مماثلة للمياه النظيفة. مناسبة للمناجم والمصانع ومشاريع إمدادات المياه والصرف الصحي في المناطق الحضرية.

مدافع

يستخدم لنقل السوائل المسببة للتآكل بدون جزيئات صلبة وعند درجة حرارة -20 درجة إلى 105 درجة. ضغط الدخول المسموح به للمضخة أقل من 0.6MPa. يمكن للمستخدمين اختيار المادة وشكل الختم وهيكل المضخة بشكل معقول وتحديد قدرة المحرك وفقًا للاسم والتركيز والجاذبية النوعية ودرجة حرارة التشغيل وضغط الدخول للوسط المنقول.

دي

يستخدم لنقل الزيوت والمنتجات البترولية بدون جزيئات صلبة، بدرجة حرارة -20 درجة ~105 درجة ولزوجة أقل من 120 سم.

دكتوراه في الطب

تستخدم لنقل مياه المناجم المحايدة ومياه الصرف الصحي المماثلة الأخرى ذات محتوى الجسيمات أقل من أو يساوي 1.5٪، وحجم الجسيمات أقل من أو يساوي 0.5 مم، ودرجة الحرارة بين -20 ~ 80 درجة.

الميزات الهيكلية

product-788-425

product-571-314

شهادة المنتج

ايزو 9001

ISO14001

ISO45001

شهادة المنتج CE

شهادة المنتج EAC

المورد المعتمد

ميزة الشركة

30 عامًا من البحث والتطوير في الشركة المصنعة للمضخات متعددة المراحل

Company Advantage

عملية إنتاج الصوت

تتمتع الشركة بقوة قوية ومعدات إنتاج متقدمة ووسائل كشف مثالية ومجموعة من المواهب-عالية الجودة. نحن ننتج مجموعة واسعة من المنتجات بمواصفات كاملة.

نظام إدارة الجودة الكامل

تستمر الشركة في المضي قدمًا. من خلال الابتكار والتطوير، وشكلت مجموعة كاملة من أنظمة إدارة الجودة في الممارسة الطويلة-، وهي مجهزة بفريق تشغيل تركيب مختص تقنيًا وفريق خدمة ما بعد البيع- لتخفيف مخاوفك.

خدمة المستخدمين على نطاق واسع

يستخدم على نطاق واسع في الفحم والتعدين والبترول والصناعة الكيميائية والنسيج والبناء الحضري وصناعة الورق والمعادن والري الزراعي وغيرها من الصناعات

قدرة تصنيعية قوية

في الوقت الحاضر، تنتج الشركة 26 سلسلة و280 نوعًا وأكثر من 900 مواصفات لمنتجات المضخات.

التعليمات

01. ما هو موك الخاص بك؟

الحد الأدنى لكمية الطلب هو 1 قطعة

02. ما هي شروط الدفع الخاصة بك؟

T/T,L/C, D/P,D/A ...

03. ما هي الشهادات التي لديك؟

ISO9001، ISO14001، ISO45001، CE، EAC، AAA Credit Enterprise، تصنيف ائتماني AAA، مورد صادق، رجل أعمال صادق، وحدة نزاهة خدمة الجودة.

04. هل أنت مصنع أو شركة تجارية؟

نحن مصنع لمضخات المياه مع أكثر من 30 عامًا من الخبرة في الإنتاج.

05. هل يمكنك صنع علامة تجارية لتصنيع المعدات الأصلية؟

نعم مرحبا.

06. ما هو وقت التسليم؟

7-10 أيام وفقا لكميات العملاء.

الوسم : D DY DF MD مضخة طرد مركزي أفقية متعددة المراحل، الصين مصنعي مضخة طرد مركزي أفقية متعددة المراحل D DY DF MD

معلمات المنتج

product-510-434

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
	3.75	1.04	51		35	1.49	3	Y100L-2	2		77.2	33
	6.3	1.75	50		46.5	1.84			2
	7.5	2.08	49		48	2.08			2.5
	3.75	1.04	76.5		35	2.23	5.5	Y132S1-2	2		85.5	64
	6.3	1.75	75		46.5	2.77			2
	7.5	2.08	73.5		48	3.12			2.5
	3.75	1.04	102		35	2.98	7.5	Y132S2-2	2		94.4	70
	6.3	1.75	100		46.5	3.69			2
	7.5	2.08	98		48	4.16			2.5
	3.75	1.04	127.5		35	3.73	7.5	Y132S2-2	2		102.9	70
	6.3	1.75	125		46.5	4.61			2
	7.5	2.08	122.5		48	5.20			2.5
	3.75	1.04	153		35	4.47	11	Y160M1-2	2		111.5	117
	6.3	1.75	150		46.5	5.53			2
	7.5	2.08	147		48	6.24			2.5
	3.75	1.04	178.5		35	5.22	11	Y160M1-2	2		120.0	117
	6.3	1.75	175	2950	46.5	6.45			2	φ139.5
	7.5	2.08	171.5		48	7.28			2.5
	3.75	1.04	204		35	5.96	15	Y160M2-2	2		128.6	125
	6.3	1.75	200		46.5	7.37			2
	7.5	2.08	196		48	8.32			2.5
	3.75	1.04	229.5		35	6.71	15	Y160M2-2	2		137.1	125
	6.3	1.75	225		46.5	8.29			2
	7.5	2.08	220.5		48	9.36			2.5
	3.75	1.04	255		35	7.45	18.5	Y160L-2	2		145.7	147
	6.3	1.75	250		46.5	9.21			2
	7.5	2.08	245		48	10.40			2.5
	3.75	1.04	280.5		35	8.20	18.5	Y160L-2	2		154.2	147
	6.3	1.75	275		46.5	10.13			2
	7.5	2.08	269.5		48	11.44			2.5
	3.75	1.04	306		35	8.94	18.5	Y160L-2	2		162.8	147
	6.3	1.75	300		46.5	11.05			2
	7.5	2.08	294		48	12.48			2.5

product-412-343

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	3.75	1.04	104		28	3.79	11	Y160M1-2	3.0		142.0	117
	6.3	1.75	100		30	5.72			3.0
	7.5	2.08	96		29	6.76			3.5
3	3.75	1.04	156		28	5.69	15	Y160M2-2	3.0		156.0	125
	6.3	1.75	150		30	8.58			3.0
	7.5	2.08	144		29	10.1			3.5
4	3.75	1.04	208		28	7.58	18.5	Y160L-2	3.0		170.0	147
	6.3	1.75	200		30	11.4			3.0
	7.5	2.08	192		29	13.5			3.5
5	3.75	1.04	260		28	9.48	22	Y80M-2	3.0		183.6	180
	6.3	1.75	250		30	14.3			3.0
	7.5	2.08	240		29	16.9			3.5
6	3.75	1.04	312		28	11.4	30	Y200L1-2	3.0		197.2	240
	6.3	1.75	300		30	17.2			3.0
	7.5	2.08	288		29	20.3			3.5
7	3.75	1.04	364		28	13.3	30	Y200L1-2	3.0		210.9	240
	6.3	1.75	350	2950	30	20.0			3.0	φ198
	7.5	2.08	336		29	23.7			3.5
8	3.75	1.04	416		28	15.2	37	Y200L2-2	3.0		224.5	260
	6.3	1.75	400		30	22.9			3.0
	7.5	2.08	384		29	27.0			3.5
9	3.75	1.04	468		28	17.1	37	Y200L2-2	3.0		238.1	260
	6.3	1.75	450		30	25.7			3.0
	7.5	2.08	432		29	30.4			3.5
10	3.75	1.04	520		28	19.0	45	Y225M-2	3.0		251.7	325
	6.3	1.75	500		30	28.6			3.0
	7.5	2.08	480		29	33.8			3.5
11	3.75	1.04	572		28	20.8	45	Y225M-2	3.0		265.3	325
	6.3	1.75	550		30	31.4			3.0
	7.5	2.08	528		29	37.2			3.5
12	3.75	1.04	624		28	22.7	55	Y225M-2	3.0		279.0	325
	6.3	1.75	600		30	34.3			3.0
	7.5	2.08	576		29	40.6			3.5

product-367-302

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	7.5	2.08	56.4		44	2.62	5.5	Y132S1-2	2.0		78.7	64
	12.5	3.47	50		54	3.15			2.0
	15	4.17	46		53	3.55			2.5
3	7.5	2.08	84.6		44	3.93	7.5	Y132S2-2	2.0		87.3	70
	12.5	3.47	75		54	4.73			2.0
	15	4.17	69		53	5.32			2.5
4	7.5	2.08	112.8		44	5.24	11	Y160M1-2	2.0		95.9	117
	12.5	3.47	100		54	6.30			2.0
	15	4.17	92		53	7.09			2.5
5	7.5	2.08	141		44	6.55	11	Y160M1-2	2.0		104.4	117
	12.5	3.47	125		54	7.88			2.0
	15	4.17	115		53	8.86			2.5
6	7.5	2.08	169.2		44	7.85	15	Y160M2-2	2.0		113.0	125
	12.5	3.47	150		54	9.46			2.0
	15	4.17	138		53	10.64			2.5
7	7.5	2.08	197.4		44	9.16	15	Y160M2-2	2.0		121.5	125
	12.5	3.47	175	2950	54	11.0			2.0	φ146
	15	4.17	161		53	12.41			2.5
8	7.5	2.08	225.6		44	10.47	18.5	Y160L-2	2.0		130.1	147
	12.5	3.47	200		54	12.61			2.0
	15	4.17	184		53	14.18			2.5
9	7.5	2.08	253.8		44	11.78	18.5	Y160L-2	2.0		138.6	147
	12.5	3.47	225		54	14.18			2.0
	15	4.17	207		53	15.95			2.5
10	7.5	2.08	282		44	13.09	22	Y180M-2	2.0		147.2	180
	12.5	3.47	250		54	15.76			2.0
	15	4.17	230		53	17.73			2.5
11	7.5	2.08	310.2		44	14.4	22	Y180M-2	2.0		155.7	180
	12.5	3.47	275		54	17.34			2.0
	15	4.17	253		53	19.5			2.5
12	7.5	2.08	338.4		44	15.7	30	Y200L1-2	2.0		164.3	240
	12.5	3.47	300		54	18.9			2.0
	15	4.17	276		53	21.3			2.5

product-465-342

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	7.5	2.08	108		37.8	5.8	11	Y160M1-2	2.0		142.0	117
	12.5	3.47	100		45	7.6			2.0
	15	4.17	93		45.9	8.3			2.5
3	7.5	2.08	162		37.8	8.8	18.5	Y160L-2	2.0		156.0	147
	12.5	3.47	150		45	11.3			2.0
	15	4.17	139.5		45.9	12.4			2.5
4	7.5	2.08	216		37.8	11.7	22	Y180M-2	2.0		170.0	180
	12.5	3.47	200		45	15.1			2.0
	15	4.17	186		45.9	16.6			2.5
5	7.5	2.08	270		37.8	14.6	30	Y200L1-2	2.0		183.6	240
	12.5	3.47	250		45	18.9			2.0
	15	4.17	232.5		45.9	20.7			2.5
6	7.5	2.08	324		37.8	17.5	30	Y200L1-2	2.0		197.2	240
	12.5	3.47	300		45	22.7			2.0
	15	4.17	279		45.9	24.8			2.5
7	7.5	2.08	378		37.8	20.4	37	Y200L2-2	2.0		210.9	260
	12.5	3.47	350	2950	45	26.5			2.0	φ198
	15	4.17	325.5		45.9	29.0			2.5
8	7.5	2.08	432		37.8	23.3	45	Y225M-2	2.0		224.5	325
	12.5	3.47	400		45	30.3			2.0
	15	4.17	372		45.9	33.1			2.5
9	7.5	2.08	486		37.8	26.3	45	Y225M-2	2.0		238.1	325
	12.5	3.47	450		45	34.0			2.0
	15	4.17	418.5		45.9	37.3			2.5
10	7.5	2.08	540		37.8	29.2	55	Y250M-2	2.0		251.7	395
	12.5	3.47	500		45	37.8			2.0
	15	4.17	465		45.9	41.4			2.5
11	7.5	2.08	594		37.8	32.1	55	Y250M-2	2.0		265.3	395
	12.5	3.47	550		45	41.6			2.0
	15	4.17	511.5		45.9	45.5			2.5
12	7.5	2.08	648		37.8	35.0	75	Y280S-2	2.0		279.0	500
	12.5	3.47	600		45	45.4			2.0
	15	4.17	558		45.9	50.0			2.5

product-421-338

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	15	4.17	68		50	5.56	11	Y160M1-2	2.2		150.7	117
	25	6.94	60		62	6.58			2.2
	30	8.33	55		63	7.14			2.4
3	15	4.17	102		50	8.33	15	Y160M2-2	2.2		166.3	125
	25	6.94	90		62	9.88			2.2
	30	8.33	82.5		63	10.7			2.4
4	15	4.17	136		50	11.11	18.5	Y160L1-2	2.2		181.8	147
	25	6.94	120		62	13.1			2.2
	30	8.33	110		63	14.26			2.4
5	15	4.17	170		50	13.89	22	Y180M-2	2.2		197.3	180
	25	6.94	150		62	16.47			2.2
	30	8.33	137.5		63	17.83			2.4
6	15	4.17	204	2950	50	16.67	30	Y200L1-2	2.2	φ160	212.9	240
	25	6.94	180		62	19.77			2.2
	30	8.33	165		63	21.4			2.4
7	15	4.17	238		50	19.44	30	Y200L1-2	2.2		228.4	240
	25	6.94	210		62	23.1			2.2
	30	8.33	192.5		63	24.96			2.4
8	15	4.17	272		50	22.22	37	Y200L2-2	2.2		244.0	260
	25	6.94	240		62	26.4			2.2
	30	8.33	220		63	28.53			2.4
9	15	4.17	306		50	25.0	37	Y200L2-2	2.2		259.5	260
	25	6.94	270		62	29.65			2.2
	30	8.33	247.5		63	32.1			2.4
10	15	4.17	340		50	27.8	45	Y225M-2	2.2		275.0	325
	25	6.94	300		62	32.9			2.2
	30	8.33	275		63	35.7			2.4

product-413-341

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	15	4.17	103		44	9.5	18.5	Y160L-2	2.4		261.2	147
	25	6.94	100		54	12.6			2.7
	28	7.78	96		54	13.5			2.8
3	15	4.17	154.5		44	14.3	30	Y180M-2	2.4		280.0	180
	25	6.94	150		54	18.9			2.7
	28	7.78	144		54	20.3			2.8
4	15	4.17	206		44	19.1	30	Y200L1-2	2.4		298.8	240
	25	6.94	200		54	25.2			2.7
	28	7.78	192		54	27.1			2.8
5	15	4.17	257.5		44	23.9	37	Y200L2-2	2.4		317.7	260
	25	6.94	250		54	31.5			2.7
	28	7.78	240		54	33.9			2.8
6	15	4.17	309		44	28.6	45	Y225M-2	2.4		336.5	325
	25	6.94	300		54	37.8			2.7
	28	7.78	288		54	40.7			2.8
7	15	4.17	360.5	2950	44	33.4	55	Y250M-2	2.4	φ196	355.3	395
	25	6.94	350		54	44.1			2.7
	28	7.78	336		54	47.5			2.8
8	15	4.17	412		44	38.2	75	Y280S-2	2.4		374.2	500
	25	6.94	400		54	50.4			2.7
	28	7.78	384		54	54.2			2.8
9	15	4.17	463.5		44	43.0	75	Y280S-2	2.4		393.0	500
	25	6.94	450		54	56.7			2.7
	28	7.78	432		54	61.0			2.8
10	15	4.17	515		44	47.7	75	Y280S-2	2.4		411.8	500
	25	6.94	500		54	63.0			2.7
	28	7.78	480		54	67.8			2.8
11	15	4.17	566		44	52.5	90	Y280M-2	2.4		430.7	550
	25	6.94	550		54	69.3			2.7
	28	7.78	528		54	74.6			2.8
12	15	4.17	618		44	57.6	110	Y315S-2	2.4		449.5	875
	25	6.94	600		54	75.6			2.7
	28	7.78	576		54	81.4			2.8

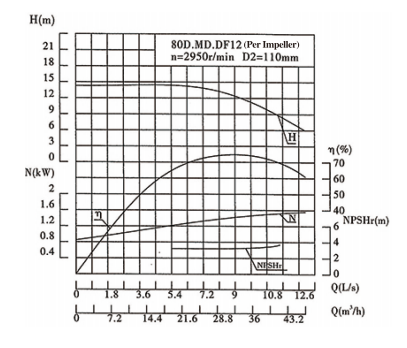

product-407-348

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	21.6 34.6 39.6	6.0 9.6 11	28.8 22.8 19.0	2950	69 75 72	2.46 2.84 2.82	4	Y112M-2	3.2 3.3 3.4	φ110	102.1	45
3			43.2 34.2 28.5			3.69 4.26 4.23	5.5	Y132S1-2			118.1	64
4			57.6 45.6 38.0			4.92 5.69 5.64	7.5	Y132S2-2			134.1	70
5			72.0 57.0 47.5			6.15 7.10 7.05	11	Y160M1-2			150.1	117
6			86.4 68.4 57.0			7.38 8.52 8.46	11	Y160M1-2			166.2	117
7			100.8 79.8 66.5			8.61 9.94 9.87	15	Y160M2-2			182.2	125
8			115.2 91.2 76.0			9.84 11.36 11.28	15	Y160M2-2			198.2	125
9			129.6 102.6 85.5			11.07 12.78 12.69	18.5	Y160L-2			214.2	147

product-433-349

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
3	26 43 48	7.22 11.94 13.33	102 90 83	2950	60 70 69	12.0 15.1 15.7	18.5	Y160L-2	3.0 3.9 4.3	φ162	119.1	147
4			136 120 111			16.0 20.1 20.96	22	Y180M-2			132.0	180
5			170 150 139			20.1 25.2 26.2	30	Y20OL1-2			144.9	240
6			204 180 167			24.1 30.2 31.44	37	Y200L2-2			157.9	260
7			238 210 195			28.1 35.2 36.68	45	Y225M-2			170.8	325
8			272 240 222			32.1 40.2 41.96	55	Y250M-2			183.8	395
9			306 270 250			36.1 45.3 47.16	55	Y250M-2			196.7	395
10			340 300 278			40.1 50.3 53.0	55	Y250M-2			209.6	395

product-458-347

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	30	8.33	68		64	8.68	15	Y160M2-2	2.4		152.2	125
	46	12.8	60		70	10.74			3
	55	15.3	54		68	11.89			4.6
3	30	8.33	102		64	13.02	22	Y180M-2	2.4		167.8	180
	46	12.8	90		70	16.11			3
	55	15.3	81		68	17.84			4.6
4	30	8.33	136		64	17.36	30	Y200L1-2	2.4		183.3	240
	46	12.8	120		70	21.48			3
	55	15.3	108		68	23.79			4.6
5	30	8.33	170		64	21.7	37	Y200L2-2	2.4		198.8	260
	46	12.8	150		70	26.85			3
	55	15.3	135	2950	68	29.74			4.6	φ162
6	30	8.33	204		64	26.04	37	Y200L2-2	2.4		214.4	260
	46	12.8	180		70	32.21			3
	55	15.3	162		68	35.68			4.6
7	30	8.33	238		64	30.38	45	Y225M-2	2.4		229.9	325
	46	12.8	210		70	37.58			3
	55	15.3	189		68	41.63			4.6
8	30	8.33	272		64	34.72	55	Y250M-2	2.4		245.5	395
	46	12.8	240		70	42.95			3
	55	15.3	216		68	47.58			4.6
9	30	8.33	306		64	39.06	55	Y250M-2	2.4		261.0	395
	46	12.8	270		70	48.32			3
	55	15.3	243		68	53.53			4.6
10	30	8.33	340		64	43.4	75	Y280S-2	2.4		276.5	500
	46	12.8	300		70	53.69			3
	55	15.3	270		68	59.47			4.6

product-408-349

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	30	8.33	111		54	16.78	30	Y200L1-2	2.5		262.7	240
	46	12.78	100		63	19.88			2.8
	55	15.28	92		64	21.52			3.2
3	30	8.33	166.5		54	25.19	37	Y200L2-2	2.5		281.5	260
	46	12.78	150		63	29.83			2.8
	55	15.28	138		64	32.28			3.2
4	30	8.33	222		54	33.59	45	Y225M-2	2.5		300.3	325
	46	12.78	200		63	39.77			2.8
	55	15.28	184		64	43.04			3.2
5	30	8.33	277.5		54	41.98	55	Y250M-2	2.5		319.2	395
	46	12.78	250		63	49.71			2.8
	55	15.28	230		64	53.80			3.2
6	30	8.33	333		54	50.38	75	Y280S-2	2.5		338.0	500
	46	12.78	300		63	59.65			2.8
	55	15.28	276		64	64.56			3.2
7	30	8.33	388.5		54	58.78	90	Y280M-2	2.5		356.8	550
	46	12.78	350	2950	63	69.60			2.8	φ208
	55	15.28	322		64	75.32			3.2
8	30	8.33	444		54	67.20	90	Y280M-2	2.5		375.7	550
	46	12.78	400		63	79.52			2.8
	55	15.28	368		64	86.08			3.2
9	30	8.33	499.5		54	75.56	110	Y315S-2	2.5		394.5	875
	46	12.78	450		63	89.48			2.8
	55	15.28	414		64	96.84			3.2
10	30	8.33	555		54	83.97	132	Y315M-2	2.5		412.3	950
	46	12.78	500		63	99.42			2.8
	55	15.28	460		64	107.60			3.2
11	30	8.33	610.5		54	92.37	132	Y315M-2	2.5		432.2	950
	46	12.78	550		63	109.36			2.8
	55	15.28	506		64	118.36			3.2
12	30	8.33	666		54	100.8	132 (160)	Y315M-2 (Y315L1-2)	2.5		451.0	950 (1070)
	46	12.78	600		63	119.28			2.8
	55	15.28	552		64	129.12			3.2

product-410-354

مسلسل	التدفق (س)		يرفع H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		مطلوب NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	يرفع H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	مطلوب NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	36	10	40		66	5.94	7.5	Y32S2-2	3.7		158.4	70
	54	15	32		73	6.44			3.9
	72	20	22		66	6.53			4.3
3	36	10	60		66	8.91	15	Y160M2-2	3.7		179.9	125
	54	15	48		73	9.67			3.9
	72	20	34		66	9.80			4.3
4	36	10	80		66	11.88	18.5	Y160L-2	3.7		201.3	147
	54	15	64		73	12.89			3.9
	72	20	45		66	13.07			4.3
5	36	10	100		66	14.85	22	Y180M-2	3.7		222.7	180
	54	15	80	2950	73	16.11			3.9	φ134
	72	20	56		66	16.33			4.3
6	36	10	120		66	17.82	22	Y180M-2	3.7		244.1	180
	54	15	96		73	19.33			3.9
	72	20	67		66	19.60			4.3
7	36	10	140		66	20.79	30	Y200L1-2	3.7		265.6	240
	54	15	112		73	22.55			3.9
	72	20	78		66	22.87			4.3
8	36	10	160		66	23.76	30	Y200L1-2	3.7		287.0	240
	54	15	128		73	25.78			3.9
	72	20	90		66	26.13			4.3
9	36	10	180		66	26.73	37	Y200L2-2	3.7		308.4	260
	54	15	144		73	29.00			3.9
	72	20	101		66	29.40			4.3

product-395-347

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	55	15.3	102		63	24.25	37	Y200L2-2	3.2		210.7	260
	85	23.6	90		72	28.92			4.2
	100	27.8	78		70	30.35			5.2
3	55	15.3	153		63	36.38	55	Y250M-2	3.2		232	395
	85	23.6	135		72	43.37			4.2
	100	27.8	117		70	45.52			5.2
4	55	15.3	204		63	48.50	75	Y280S-2	3.2		253.3	500
	85	23.6	180		72	57.82			4.2
	100	27.8	156		70	60.70			5.2
5	55	15.3	255		63	60.63	90	Y280M-2	3.2		274.6	550
	85	23.6	225	2950	72	72.28			4.2	φ200
	100	27.8	195		70	75.86			5.2
6	55	15.3	306		63	72.75	110	Y315S-2	3.2		295.9	875
	85	23.6	270		72	86.73			4.2
	100	27.8	234		70	91.04			5.2
7	55	15.3	357		63	84.88	132	Y315M-2	3.2		317.2	950
	85	23.6	315		72	101.2			4.2
	100	27.8	273		70	101.2			5.2
8	55	15.3	408		63	97.0	132	Y315M-2	3.2		338.5	950
	85	23.6	360		72	115.6			4.2
	100	27.8	312		70	121.4			5.2
9	55	15.3	459		63	109.1	160	Y315L1-2	3.2		359.8	1070
	85	23.6	405		72	130.1			4.2
	100	27.8	351		70	136.6			5.2

product-395-344

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	55	15.3	148		58	38.2	55	Y250M-2	3.3		428	395
	85	23.6	134		68	45.6			4
	100	27.8	122		68	48.9			4.4
3	55	15.3	222		58	57.3	90	Y280M-2	3.3		498	550
	85	23.6	201		68	68.4			4
	100	27.8	183		68	73.3			4.4
4	55	15.3	296		58	76.4	110	Y315S-2	3.3		568	875
	85	23.6	268		68	91.2			4
	100	27.8	244		68	97.7			4.4
5	55	15.3	370		58	95.6	132	Y315S - 2	3.3		638	950
	85	23.6	335	2950	68	114			4	φ235
	100	27.8	305		68	122.2			4.4
6	55	15.3	444		58	114.7	160	Y315L1-2	3.3		708	1070
	85	23.6	402		68	136.9			4
	100	27.8	366		68	146.6			4.4
7	55	15.3	518		58	133.8	185	Y315M1-2 (IP23)	3.3		778	915
	85	23.6	469		68	159.6			4
	100	27.8	427		68	171			4.4
8	55	15.3	592		58	152.9	220	Y355M1-2	3.3		848	1350
	85	23.6	536		68	182.4			4
	100	27.8	488		68	195.4			4.4
9	55	15.3	666		58	172	250	Y355M2-2	3.3		918	1400
	85	23.6	603		68	205.2			4
	100	27.8	549		68	219.9			4.4

product-409-345

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	96	26.7	110		73	39.44	55	Y250M-2	3.2		312	395
	120	33.3	100		73.3	44.54			5.1
	140	38.9	84.6		67.5	48.8			6.7
3	96	26.7	165		73	59.09	90	Y280M-2	3.2		377	550
	120	33.3	1150		73.3	66.88			5.1
	140	38.9	126.9		67.5	71.68			6.7
4	96	26.7	220		73	78.79	110	Y315S-2	3.2		442	875
	120	33.3	200		73.3	89.17			5.1
	140	38.9	169.2		67.5	95.57			6.7
5	96	26.7	275		73	98.49	132	Y315M-2	3.2		507	950
	120	33.3	250		73.3	111.46			5.1
	140	38.9	211.5		67.5	119.46			6.7
6	96	26.7	330		73	118.18	160	Y315L1-2	3.2		572	1070
	120	33.3	300		73.3	133.75			5.1
	140	38.9	253.8		67.5	143.36			6.7
7	96	26.7	385		73	137.88	200	Y315L2-2	3.2		637	1190
	120	33.3	350	2950	73.3	156.04			5.1	φ213
	140	38.9	296.1		67.5	167.25			6.7
8	96	26.7	440		73	157.58	200	Y315L2-2	3.2		702	1190
	120	33.3	400		73.3	178.33			5.1
	140	38.9	338.4		67.5	191.14			6.7
9	96	26.7	495		73	177:28	220	Y355M1-2	3.2		767	1350
	120	33.3	450		73.3	200.63			5.1
	140	38.9	380.7		67.5	215.03			6.7
10	96	26.7	550		73	196.97	280	Y355L1-2	3.2		832	1550
	120	33.3	500		73.3	222.92			5.1
	140	38.9	423		67.5	238.93			6.7
11	96	26.7	605		73	216.67	280	Y355L1-2	3.2		897	1550
	120	33.3	550		73.3	245.21			5.1
	140	38.9	465.3		67.5	262.82			6.7
12	96	26.7	660		73	236.37	315	Y355L2-2	3.2		962	1650
	120	33.3	600		73.3	267.50			5.1
	140	38.9	507.6		67.5	287.71			6.7

product-395-347

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	72	20	51.2		70.5	14.20	22	Y180M-2	3.2		183	180
	101	28	43		77.5	15.20			3.6
	119	33	35		77	15.30			4.3
3	72	20	76.8		70.5	21.30	30	Y200L1-2	3.2		219	240
	101	28	64.5		77.5	22.80			3.6
	119	33	52.5		77	22.90			4.3
4	72	20	102.4		70.5	28.40	37	Y200L2-2	3.2		256	260
	101	28	86		77.5	30.40			3.6
	119	33	70		77	30.60			4.3
5	72	20	128		70.5	35.50	45	Y225M-2	3.2		292	325
	101	28	107.5	2950	77.5	38.00			3.6	φ156
	119	33	87.5		77	38.25			4.3
6	72	20	153.6		70.5	42.60	55	Y250M-2	3.2		328	395
	101	28	129		77.5	45.60			3.6
	119	33	105		77	45.90			4.3
7	72	20	179.2		70.5	49.70	75	Y280S-2	3.2		365	500
	101	28	150.5		77.5	53.20			3.6
	119	33	122.5		77	53.55			4.3
8	72	20	204.8		70.5	56.80	75	Y280S-2	3.2		401	500
	101	28	172		77.5	60.80			3.6
	119	33	140		77	61.20			4.3
9	72	20	230.4		70.5	63.90	90	Y280M-2	3.2		438	550
	101	28	193.5		77.5	68.40			3.6
	119	33	157.5		77	68.85			4.3

product-405-338

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	119	33	64		69.5	29.8	45	Y225M-4	3.2		476	325
	155	43	60		75	33.71			3.9
	190	52.8	54		76	36.95			4.8
3	119	33	96		69.5	44.7	75	Y280S-4	3.2		546	500
	155	43	90		75	50.57			3.9
	190	52.8	81		76	55.42			4.8
4	119	33	128		69.5	59.6	90	Y280M-4	3.2		617	550
	155	43	120		75	67.42			3.9
	190	52.8	108		76	73.9			4.8
5	119	33	160		69.5	74.5	110	Y315S-4	3.2		687	875
	155	43	150		75	84.28			3.9
	190	52.8	135		76	92.37			4.8
6	119	33	192	1480	69.5	89.4	132	Y315M-4	3.2	φ305	757	950
	155	43	180		75	101.1			3.9
	190	52.8	162		76	110.8			4.8
7	119	33	224		69.5	104.3	160	Y315L1-4	3.2		827.0	1070
	155	43	210		75	118			3.9
	190	52.8	189		76	129.3			4.8
8	119	33	256		69.5	119.2	200	Y315L2-4	3.2		897	1190
	155	43	240		75	134.8			3.9
	190	52.8	216		76	147.8			4.8
9	119	33	288		69.5	134.1	200	Y315L2-4	3.2		968	1190
	155	43	270		75	151.7			3.9
	190	52.8	243		76	166.3			4.8
10	119	33	320		69.5	149	220	Y355M1-4	3.2		1038	1350
	155	43	300		75	168.6			3.9
	190	52.8	270		76	184.7			4.8

product-439-344

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	100	27.8	152		64	64.7	90	Y280M-2	3.2		432	550
	155	43.1	134		74	76.5			5
	185	51.4	118		72	82.6			6.6
3	100	27.8	228		64	97.0	132	Y315M-2	3.2		502	950
	155	43.1	201		74	114.7			5
	185	51.4	177		72	123.9			6.6
4	100	27.8	304		64	129.4	185	Y315M1-2 (IP23)	3.2		572	915
	155	43.1	268		74	152.9			5
	185	51.4	236		72	165.1			6.6
5	100	27.8	380		64	161.7	220	Y355M1-2	3.2		642	1350
	155	43.1	335	2950	74	191.2			5	φ235
	185	51.4	295		72	206.4			6.6
6	100	27.8	456		64	194	280	Y355L1-2	3.2		712	1550
	155	43.1	402		74	229.5			5
	185	51.4	354		72	247.7			6.6
7	100	27.8	532		64	226.4	315	Y355L2-2	3.2		782	1650
	155	43.1	469		74	267.7			5
	185	51.4	413		72	288.9			6.6
8	100	27.8	608		64	258.8	355	Y355L1-2 (IP23)	3.2		852	1545
	155	43.1	536		74	305.9			5
	185	51.4	472		72	330.2			6.6
9	100	27.8	684		64	291.1	450	Y4001-2 (IP23/6KV)	3.2		922	2750
	155	43.1	603		74	344.2			5
	185	51.4	531		72	371.5			6.6

product-404-333

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	185	51.4	94		69	68.6	110	Y315S-4	2.5		667	875
	280	77.8	86		77	85.2			4.0
	335	93.1	76		75	92.5			5.2
3	185	51.4	141		69	102.9	160	Y315L1-4	2.5		787	1135
	280	77.8	129		77	127.7			4.0
	335	93.1	114		75	138.8			5.2
4	185	51.4	188		69	137.7	200	Y315L2-4	2.5		908	1255
	280	77.8	172		77	170.3			4.0
	335	93.1	152		75	185.0			5.2
5	185	51.4	235		69	171.6	250	Y355M2-4	2.5		1028	1450
	280	77.8	215	1480	77	212.9			4.0	φ360
	335	93.1	190		75	231.3			5.2
6	185	51.4	282		69	205.9	315	Y355L2-4	2.5		1149	1650
	280	77.8	258		77	255.5			4.0
	335	93.1	228		75	277.5			5.2
7	185	51.4	329		69	240.2	355	Y4001-4 (IP23/6KV)	2.5		1271	2480
	280	77.8	301		77	298.1			4.0
	335	93.1	266		75	323.8			5.2
8	185	51.4	376		69	274.5	450	Y4003-4 (IP23/6KV)	2.5		1391	2640
	280	77.8	344		77	340.7			4.0
	335	93.1	304		75	370.0			5.2
9	185	51.4	423		69	308.8	450	Y4003-4 (IP23/6KV)	2.5		1512	2640
	280	77.8	387		77	383.3			4.0
	335	93.1	342		75	416.3			5.2

product-400-348

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	185	51.4	136		57	120	185	Y315M1-4 (IP23)	2.8		824	915
	280	77.8	130		69	143			3.7
	335	93.1	124		71	159			5.0
3	185	51.4	204		57	180	280	Y3555-4 (IP23/6KV)	2.8		1006	1890
	280	77.8	195		69	215			3.7
	335	93.1	186		71	239			5.0
4	185	51.4	272		57	240	355	Y4001-4 (IP23/6KV)	2.8		1188	2480
	280	77.8	260		69	287			3.7
	335	93.1	248		71	319			5.0
5	185	51.4	340		57	300	450	Y4003-4 (IP23/6KV)	2.8		1370	2640
	280	77.8	325		69	359			3.7
	335	93.1	310		71	398			5.0
6	185	51.4	408		57	361	500	Y4004-4 (IP23/6KV)	2.8		1552	2730
	280	77.8	390	1480	69	431			3.7	φ430
	335	93.1	372		71	478			5.0
7	185	51.4	476		57	421	630	Y4501-4 (IP23/6KV)	2.8		1734	3550
	280	77.8	455		69	503			3.7
	335	93.1	434		71	558			5.0
8	185	51.4	544		57	481	710	Y4502-4 (IP23/6KV)	2.8		1916	3670
	280	77.8	520		69	575			3.7
	335	93.1	496		71	637			5.0
9	185	51.4	612		57	541	800	Y4503-4 (IP23/6KV)	2.8		2098	3930
	280	77.8	585		69	646			3.7
	335	93.1	558		71	717			5.0
10	185	51.4	680		57	601	900	Y4504-4 (IP23/6KV)	2.8		2280	3960
	280	77.8	650		69	718			3.7
	335	93.1	620		71	797			5.0

product-407-340

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	300	83.3	84		77	89.1	132	Y315M-4	4.65		676	1025
	360	100	80		80	98.1			4.7
	440	122.2	71		77	110.5			5.4
3	300	83.3	126		77	133.7	185	Y315M1-4 (IP23)	4.65		807	915
	360	100	120		80	147.2			4.7
	440	122.2	106.5		77	165.8			5.4
4	300	83.3	168		77	178.2	250	Y355M2-4	4.65		938	1450
	360	100	160		80	196.2			4.7
	440	122.2	142		77	221.1			5.4
5	300	83.3	210		77	222.8	315	Y355L2-4	4.65		1069	1650
	360	100	200		80	245.3			4.7
	440	122.2	177.5		77	276.3			5.4
6	300	83.3	252	1480	77	257.4	400	Y4002-4 (IP23/6KV)	4.65	φ360	1200	2560
	360	100	240		80	294.1			4.7
	440	122.2	213		77	331.5			5.4
7	300	83.3	294		77	311.9	450	Y4003-4 (IP23/6KV)	4.65		1331	2640
	360	100	280		80	343.1			4.7
	440	122.2	248.5		77	386.7			5.4
8	300	83.3	336		77	356.5	500	Y4004-4 (IP23/6KV)	4.65		1462	2730
	360	100	320		80	392.2			4.7
	440	122.2	284		77	441.9			5.4
9	300	83.3	378		77	401.1	560	Y4005-4 (IP23/6KV)	4.65		1593	2880
	360	100	360		80	441.2			4.7
	440	122.2	319.5		77	497.2			5.4
10	300	83.3	420		77	445.6	630	Y4501-4 (IP23/6KV)	4.65		1724	3550
	360	100	400		80	490.2			4.7
	440	122.2	355		77	552.4			5.4

product-397-345

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	335	93.1	130		72	164.7	250	Y3554-4 (IP23/6KV)	4.1		1500	1820
	450	125	120		79	186.1			5.2
	500	138.9	113		78	197.3			6.3
3	335	93.1	195		72	247.1	355	Y4001-4 (IP23/6KV)	4.1		1750	2480
	450	125	180		79	279.2			5.2
	500	138.9	171		78	296.0			6.3
4	335	93.1	260		72	329.5	500	Y4004-4 (IP23/6KV)	4.1		2000	2730
	450	125	240		79	372.2			5.2
	500	138.9	228		78	394.7			6.3
5	335	93.1	325		72	411.8	630	Y4501-4 (IP23/6KV)	4.1		2250	3550
	450	125	300		79	465.4			5.2
	500	138.9	285		78	493.4			6.3
6	335	93.1	390	1480	72	494.2	710	Y4502-4 (IP23/6KV)	4.1	φ430	2500	3670
	450	125	360		79	558.3			5.2
	500	138.9	342		78	592.0			6.3
7	335	93.1	455		72	576.5	800	Y4503-4 (IP23/6KV	4.1		2750	3930
	450	125	420		79	651.5			5.2
	500	138.9	399		78	690.7			6.3
8	335	93.1	520		72	658.9	900	Y4504-4 (IP23/6KV)	4.1		3000	3960
	450	125	480		79	744.4			5.2
	500	138.9	456		78	789.4			6.3
9	335	93.1	585		72	741.2	1000	Y5001-4 (IP23/6KV)	4.1		3250	4660
	450	125	540		79	837.5			5.2
	500	138.9	513		78	888.0			6.3
10	335	93.1	650		72	823.6	1120	Y5002-4 (IP23/6KV)	4.1		3500	4830
	450	125	600		79	930.8			5.2
	500	138.9	570		78	995.1			6.3

product-411-345

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	450	125	120		80	184	250	Y3554-4 (IP23/6KV)	4.4		1500	1820
	500	138.9	114		81	192			5
	550	152.7	108		79	205			5.8
3	450	125	180		80	276	355	Y4001-4 (IP23/6KV)	4.4		1750	2480
	500	138.9	171		81	287.5			5
	550	152.7	162		79	307.5			5.8
4	450	125	240		80	368	500	Y4004-4 (IP23/6KV)	4.4		2000	2730
	500	138.9	228		81	383.5			5
	550	152.7	216		79	410			5.8
5	450	125	300		80	460	630	Y4501-4 (IP23/6KV)	4.4		2250	3550
	500	138.9	285		81	479.5			5
	550	152.7	270		79	512			5.8
6	450	125	360	1480	80	551.5	710	Y4502-4 (IP23/6KV)	4.4	φ430	2500	3670
	500	138.9	342		81	575			5
	550	152.7	324		79	614.5			5.8
7	450	125	420		80	643.5	800	Y4503-4 (IP23/6KV)	4.4		2750	3930
	500	138.9	399		81	671			5
	550	152.7	378		79	716.7			5.8
8	450	125	480		80	735.5	1000	Y5001-4 (IP23/6KV)	4.4		3000	4660
	500	138.9	456		81	767			5
	550	152.7	432		79	819			5.8
9	450	125	540		80	827.5	1120	Y5002-4 (IP23/6KV)	4.4		3250	4830
	500	138.9	513		81	862.5			5
	550	152.7	486		79	921.5			5.8
10	450	125	600		80	919.5	1250	Y5003-4 (IP23/6KV)	4.4		3500	4930
	500	138.9	570		81	958.5			5
	550	152.7	540		79	1024			5.8

product-433-347

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	450	125	130		79	202	280	Y3555-4 (IP23/6KV)	3.16		1750	1890
	580	161.1	120		82	231			4.84
	638	177.2	110		80	239			5.16
3	450	125	195		79	302	450	Y4003-4 (IP23/6KV)	3.16		1950	2640
	580	161.1	180		82	346			4.84
	638	177.2	165		80	359			5.16
4	450	125	260		79	403	560	Y4005-4 (IP23/6KV)	3.16		2260	2880
	580	161.1	240		82	462			4.84
	638	177.2	220		80	479			5.16
5	450	125	325		79	504	710	Y4502-4 (IP23/6KV)	3.16		2570	3670
	580	161.1	300		82	578			4.84
	638	177.2	275		80	599			5.16
6	450	125	390		79	605	800	Y4503-4 (IP23/6KV)	3.16		2880	3930
	580	161.1	360	1480	82	694			4.84	φ455
	638	177.2	330		80	718			5.16
7	450	125	455		79	706	900	Y4504-4 (IP23/6KV)	3.16		3190	3960
	580	161.1	420		82	809			4.84
	638	177.2	385		80	838			5.16
8	450	125	520		79	806	1120	Y5002-4 (IP23/6KV)	3.16		3500	4830
	580	161.1	480		82	924			4.84
	638	177.2	440		80	958			5.16
9	450	125	585		79	907	1250	Y5003-4 (IP23/6KV)	3.16		3810	4930
	580	161.1	540		82	1040			4.84
	638	177.2	495		80	1077			5.16
10	450	125	650		79	1008	1250	Y5003-4 (IP23/6KV)	3.16		4120	4930
	580	161.1	600		82	1155			4.84
	638	177.2	550		80	1197			5.16

product-419-348

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	450	125	130		79	201.4	280	Y3555-4 (IP23/6KV)	3.3		1750	1890
	600	166.6	120		82	238.8			4.8
	638	177.2	110		79	241.6			5.2
3	450	125	195		79	321.6	450	Y4003-4 (IP23/6KV)	3.3		1950	2640
	600	166.6	180		82	358.2			4.8
	638	177.2	165		79	362.4			5.2
4	450	125	260		79	428.8	560	Y4005-4 (IP23/6KV)	3.3		2260	2880
	600	166.6	240		82	477.6			4.8
	638	177.2	220		79	483.2			5.2
5	450	125	325		79	536	710	Y4502-4 (IP23/6KV)	3.3		2570	3670
	600	166.6	300		82	597			4.8
	638	177.2	275		79	604			5.2
6	450	125	390		79	643.2	800	Y4503-4 (IP23/6KV)	3.3		2880	3930
	600	166.6	360	1480	82	716.4			4.8	φ455
	638	177.2	330		79	724.8			5.2
7	450	125	455		79	750.4	900	Y4504-4 (IP23/6KV)	3.3		3190	3960
	600	166.6	420		82	835.8			4.8
	638	177.2	385		79	845.6			5.2
8	450	125	520		79	857.6	1120	Y5002-4 (IP23/6KV)	3.3		3500	4830
	600	166.6	480		82	955.2			4.8
	638	177.2	440		79	966.4			5.2
9	450	125	585		79	964.8	1250	Y5003-4 (IP23/6KV)	3.3		3810	4930
	600	166.6	540		82	1074.6			4.8
	638	177.2	495		79	1087.2			5.2
10	450	125	650		79	1072	1250	Y5003-4 (IP23/6KV)	3.3		4120	4930
	600	166.6	600		82	1194			4.8
	638	177.2	550		79	1208			5.2

product-429-340

مسلسل	التدفق (س)		رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	مجهزة بمحرك		NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
مسلسل	m³/h	L/s	رأس H (m)	سرعة الدوران n (ص / دقيقة)	كفاءة η (%)	قوة رمح N (كيلوواط)	قوة (كيلوواط)	نموذج	NPSHr (m)	قطر المكره D (مم)	مضخة وزن (كجم)	محرك وزن (كجم)
2	550	152.8	132		76	260	355	Y4001-4 (IP23/6KV)	3.5		1830	2480
	720	200	120		80	294			4.5
	850	236.1	108		78.5	318.4			5.5
3	550	152.8	198		76	390	560	Y4005-4 (IP23/6KV)	3.5		2040	2880
	720	200	180		80	441			4.5
	850	236.1	162		78.5	477.6			5.5
4	550	152.8	264		76	520	710	Y4502-4 (IP23/6KV)	3.5		2350	3670
	720	200	240		80	588			4.5
	850	236.1	216		78.5	636.8			5.5
5	550	152.8	330		76	640	800	Y4503-4 (IP23/6KV)	3.5		2650	3930
	720	200	300	1480	80	735			4.5	φ455
	850	236.1	270		78.5	796			5.5
6	550	152.8	396		76	780	1000	Y5001-4 (IP23/6KV)	3.5		2960	4660
	720	200	360		80	882			4.5
	850	236.1	324		78.5	955.2			5.5
7	550	152.8	462		76	910	1250	Y5003-4 (IP23/6KV)	3.5		3280	4930
	720	200	420		80	1029			4.5
	850	236.1	378		78.5	1114.4			5.5
8	550	152.8	528		76	1040	1400	Y5004-4 (IP23/6KV)	3.5		3595	5100
	720	200	480		80	1176			4.5
	850	236.1	432		78.5	1273.6			5.5
9	550	152.8	594		76	1170	1600	Y5601-4 (IP23/6KV)	3.5		3900	5900
	720	200	540		80	1323			4.5
	850	236.1	486		78.5	1432.8			5.5

زوج من

مجاناً

في المادة التالية

ذاتية-موازنة مضخة الطرد المركزي متعددة المراحل

إرسال التحقيق

قد يعجبك ايضا
