ما هي أجزاء ارتداء مضخات متعددة المراحل وكيفية فحصها والحفاظ عليها؟

Jul 03, 2025

ترك رسالة

عادة ما تشمل الأجزاء المرتدي من المضخات متعددة المراحل مهاويًا ، أختام رمح ، أكمام ، محامل ، مدافع ، إلخ . بعد أن يتم تشغيل المضخة لفترة من الوقت ، قد تؤدي جميع الأجزاء البالية إلى فحصها بانتظام وإعادة صياغة أو استبدالها إذا لزم الأمر.

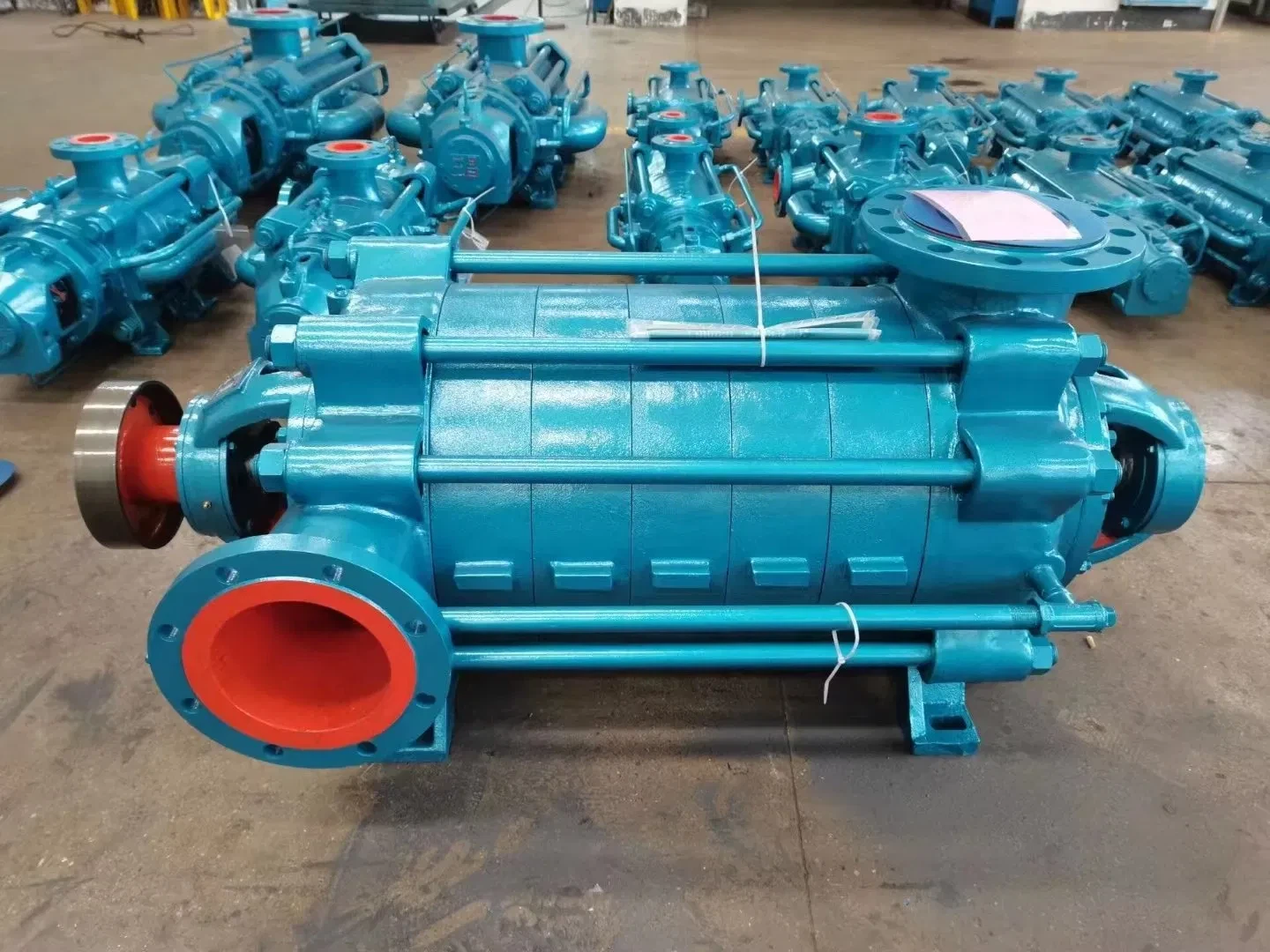

High-Quality-and-High-Standard-High-Pressure-Vertical-and-Horizontal-Multistage-Centrifugal-Pump

1.

تحقق من ارتداء وتآكل المكره المضخة واستبدله بأحدها إذا لزم الأمر .

2. ارتداء الخواتم والموارد

حدد المواقف . إذا وصل الحد الأقصى للخلوص إلى القيمة المسموح به ، فيجب استبدال حلقات التآكل بين الأقسام الوسيطة والمكره المرتبط بـ ..

المواصفات	DS40 ، DS50	DS80	DS100 ، DS150	DS200	فِهرِس
الحد الأدنى للتخليص (مم) (أجزاء جديدة)	0 .3	0 .35	0 . 4	0 . 45	1
الحد الأدنى للتخليص (مم) (أجزاء جديدة)	0 .45	0 .5	0.55	0.6	2
0.6 الحد الأقصى للتخليص (مم) (الأجزاء القديمة)	0 .6	0.7	0.8	0.9	1
0.6 الحد الأقصى للتخليص (مم) (الأجزاء القديمة)	0.9	1.0	1.1	1.2	2

التخليص هو خلوص القطر
فِهرِس:
1: يشير إلى الحديد الزهر أو الصلب الكربون الناعم
2: يشير إلى الفولاذ المقاوم للصدأ

3. الرصيد

يوصى بتوازن مكره المضخة ديناميكيًا على جهاز توازن ديناميكي . يجب أن يشير المبلغ غير المتوازن إلى ISO1940 ، Q =<2.5. The rotor dynamic balancing should be carried out according to the contract.

4. تركيز عمود المضخة متعددة المراحل

ادعم عمود المضخة على سطح الدعم (الحديد/الأسطوانة على شكل حرف V) وتحقق من محور العمود (الحد الأقصى المسموح به للتراكم الشعاعي 0.025 مم) على النحو التالي:

سرعة العمل	أقل من أو يساوي 3000 دورة في الدقيقة	>3000 دورة في الدقيقة
الحد الأقصى المسموح به النداء الشعاعي	0 . 025	0 . 02

إذا تجاوز الجريان الشعاعي قيمة الجريان المسموح به ، فيمكن تقويم العمود في حالة باردة أو ساخنة . إذا كانت درجة حرارة التشغيل لمضخة متعددة المراحل 100 درجة ، فلا يُسمح لعمود المضخة متعددة المراحل.

5. مربع الحشو

تحقق من تآكل غلاف العمود . إذا كان قطر التآكل لا يتجاوز 1 مم تحت الحجم القياسي (غير مناسب لأكمام العمود الذي كان سطحه مصقول بشكل خاص) ، إذا لزم الأمر ، يمكن إعادة معالجته وتجهيزه مع حلقة التعبئة وفقًا للحجم الجديد .

6. المحمل

قم بتنظيف محمل المضخة متعددة المراحل بزيت نظيف ، واستبدله بمحمل جديد إذا كان تالفًا .

7. براميل الرصيد ومجموعات الأسطوانة

تحقق من الأبعاد الدقيقة لقطر أسطوانة التوازن لمضخة متعددة المراحل وقطر ثبة التوازن ؛ الحد الأقصى المسموح به (MM) هو كما يلي:

DS40 ، 0550	DS80 ، DS100	05150 ,05200	فِهرِس
0 . 3	0 . 4	0 . 6	1
0 . 4	0 . 5	0 . 7	2

الفجوة هي فجوة مسافة .
فِهرِس:
1: يشير إلى الحديد الزهر أو الصلب الكربون الناعم
2: يشير إلى الفولاذ المقاوم للصدأ
